La bàn điện tử

Mục đích

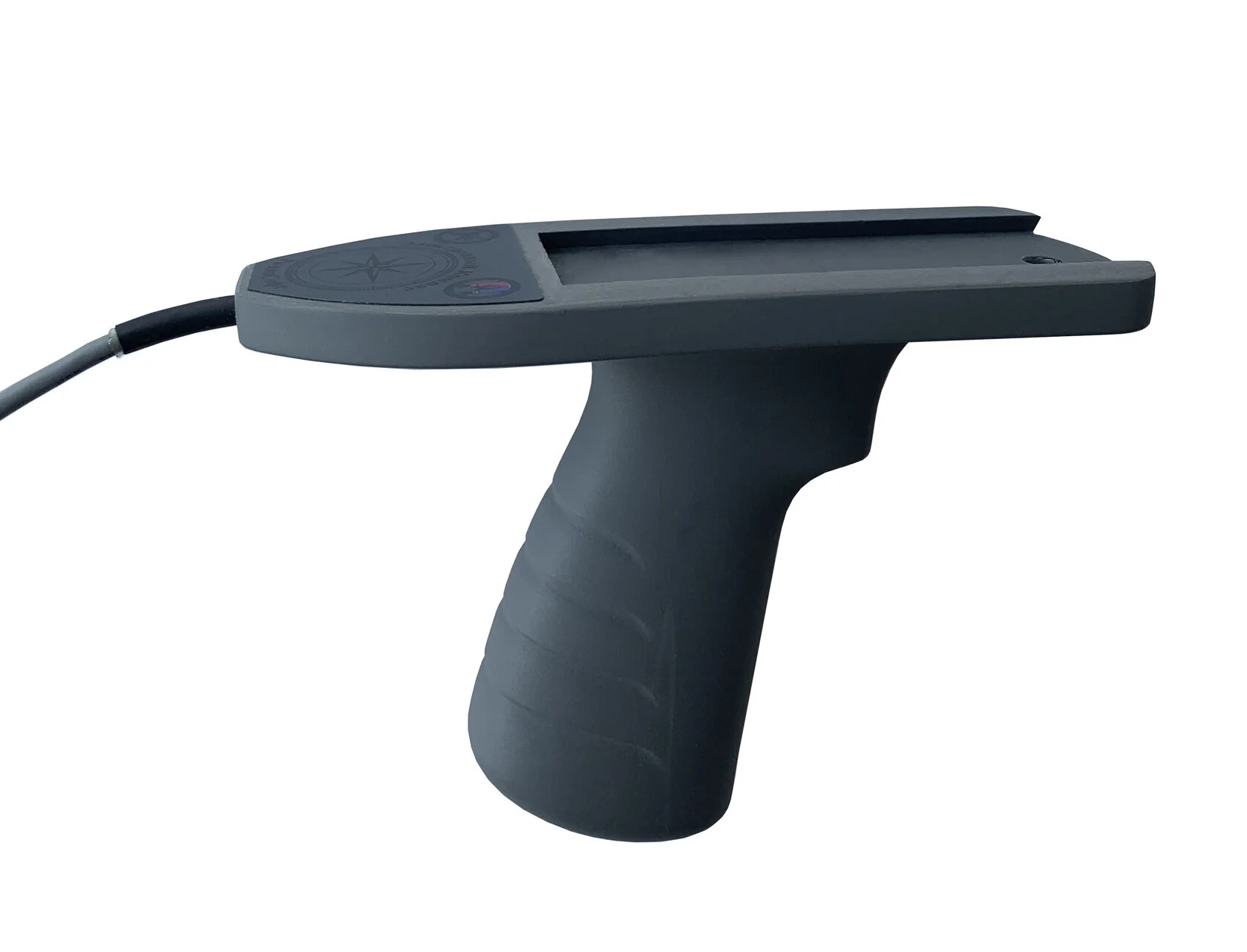

La bàn điện tử RS-CM02 được thiết kế để sử dụng với ăng-ten định hướng nhằm xác định phương hướng từ tính của ăng-ten. Bảng la bàn với bộ vi điều khiển được tích hợp trong một báng súng lục bằng nhựa có thể được gắn vào các ăng-ten định hướng khác nhau.

Khả năng

Phần mềm xác định, ngoài góc phương vị từ tính thực, để xác định cuộn và cao độ của ăng-ten (thay đổi vị trí của ăng-ten trong không gian dọc theo bất kỳ trục nào) Bộ vi điều khiển tích hợp

truyền dữ liệu nhận được qua bus I2C, giúp giảm thiểu nhiễu và kéo dài cáp dữ liệu lên đến vài mét (ví dụ: di chuyển PC ra bên ngoài camera được che chắn). Bộ chuyển đổi I2C-USB được tích hợp trong một hộp bảo vệ riêng biệt và được gắn vào cáp cho phép bạn kết nối la bàn trực tiếp với cổng USB của máy tính. La bàn và đầu dò được cấp nguồn từ cổng USB của PC.

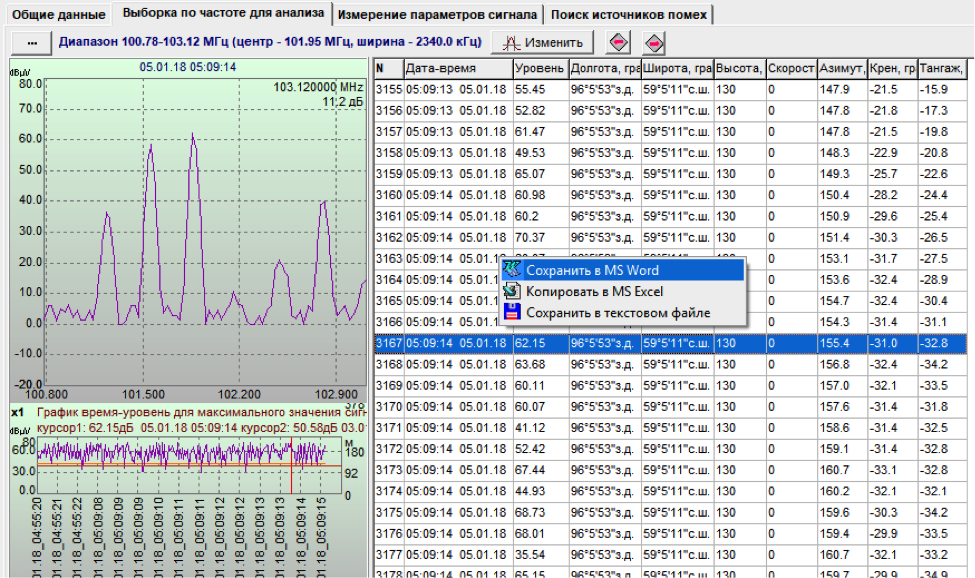

Phần mềm này cho phép bạn lặp đi lặp lại các phép đo chồng chéo và giảm thiểu lỗi bằng màn hình đồ họa của kết quả đo.

Tìm hướng

Khi làm việc cùng với bộ thu GPS và có khả năng kết nối Internet, phiên bản mới của phần mềm RadioInspectorRT(RC) với tùy chọn GEO cho phép bạn xác định phương hướng tín hiệu dựa trên địa hình. Đồng thời, bản đồ địa hình được tải theo thời gian thực với tỷ lệ mong muốn và có thể được sử dụng ngoại tuyến. Tải lại bản đồ đã được sử dụng là không cần thiết.

Tùy chọn giao hàng

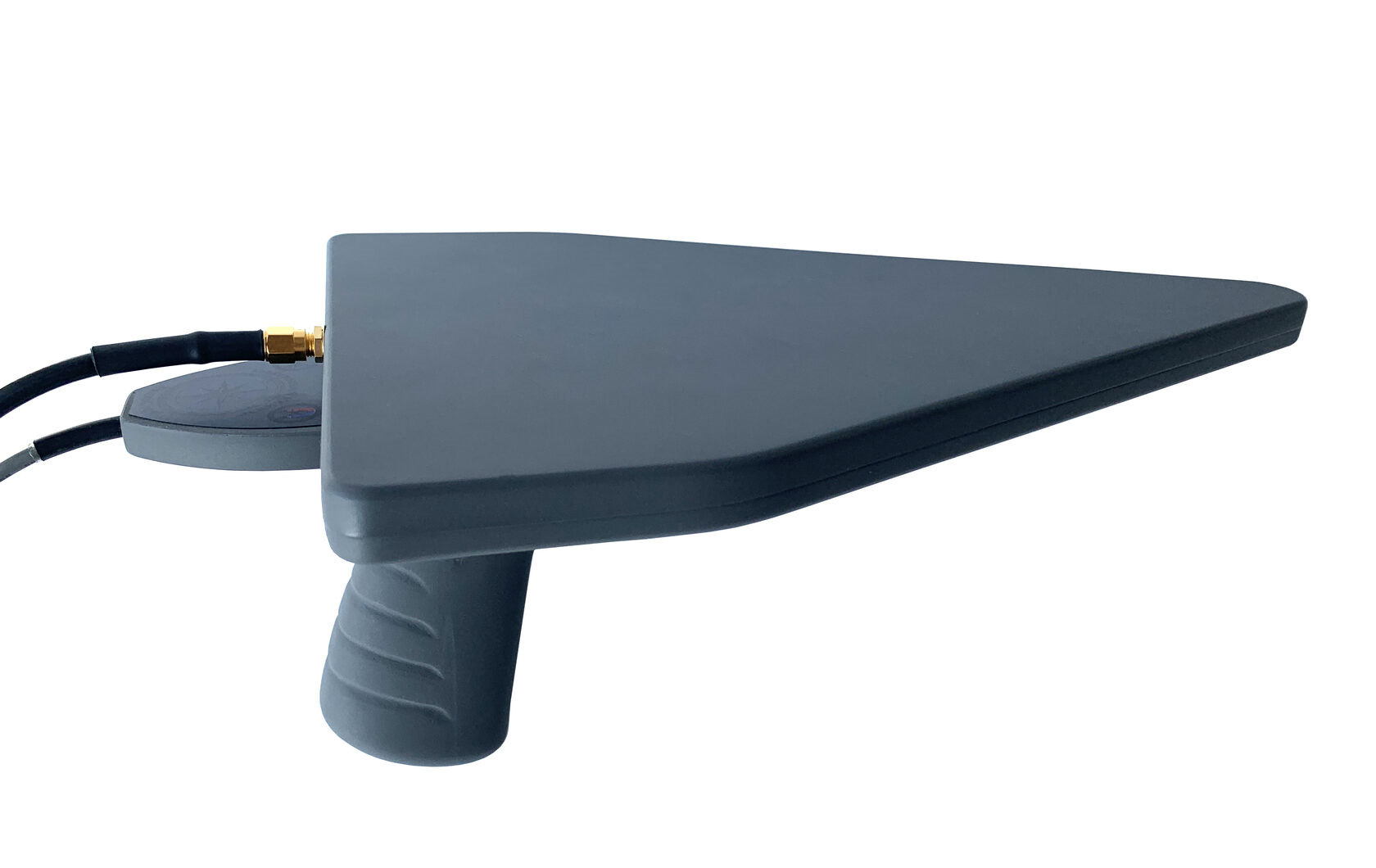

Có thể phân phối với ăng-ten định hướng do RadioSoft LLC sản xuất:
AShN-2060 (20-600 MHz)
AShN-60600 (600-6000 MHz)

Phần mềm RadioInspectorRT, RadioInspectorRC đã giới thiệu khả năng làm việc với la bàn điện tử hiển thị phương vị của hướng anten trên bản đồ điện tử có tham chiếu đến tọa độ trắc địa. Kết quả đo mức tín hiệu trong quá trình xoay 360 độ của ăng-ten, được hiển thị trên bản đồ, cho phép bạn xác định hướng tới nguồn bức xạ hoặc đánh giá mẫu ăng-ten. Đo nhiều hướng tới nguồn bức xạ từ các điểm khác nhau giúp giải quyết vấn đề tìm hướng biên độ tín hiệu.
Ghi chú. Để hiển thị kết quả đo trên bản đồ, bạn phải sử dụng bộ thu định vị.
